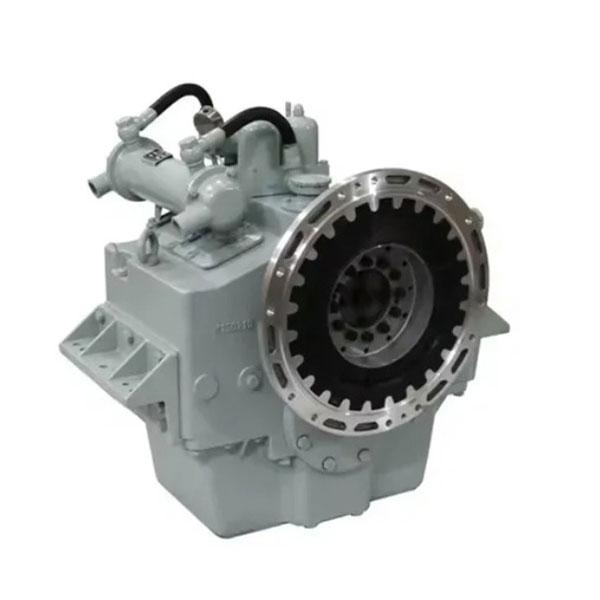

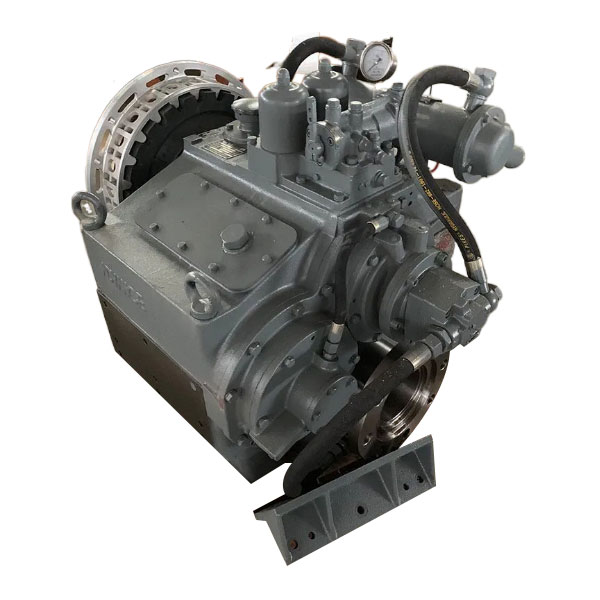

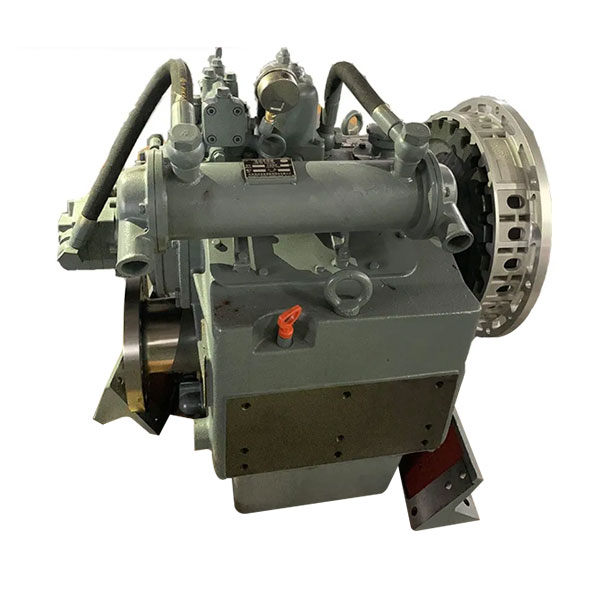

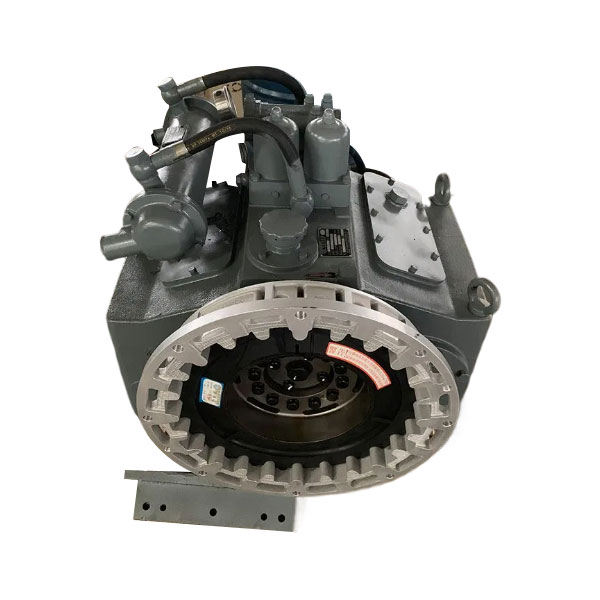

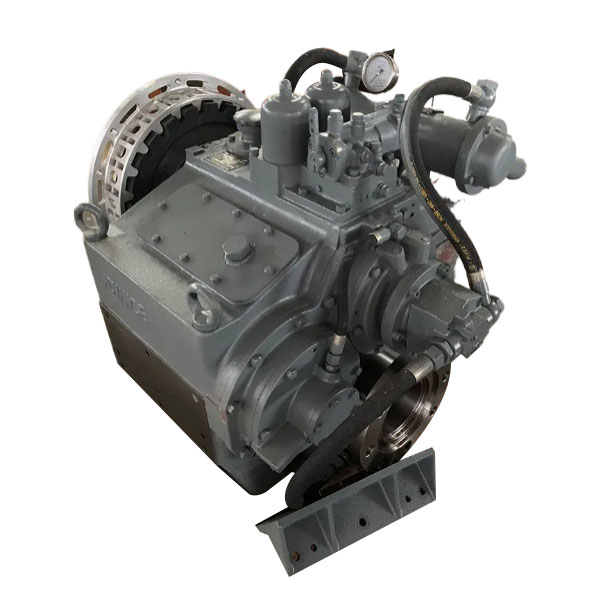

Caixa de engrenagens marítimas HC avançada

A caixa de engrenagens marítimas HC avançada é para energia média e pequena, além de média e alta potência. A capacidade de transmissão da caixa de engrenagens varia de 0,0044 a 1,48 kW/r · min-1. Possui uma ampla gama de relações de engrenagem configuradas, uma gama completa de especificações do produto, uma alta participação de mercado e passou nos testes práticos de aplicação de navios há mais de cinquenta anos. É usado principalmente em vários navios pesqueiros. Existem do tipo HC, tipo HCD, tipo HCT e tipo HCW.

Especificação

Como selecionar sua caixa de engrenagens marítimas

· As caixas de câmbio marinhas estão equipadas com as funções de reversão, engajamento/desengate, redução de velocidade e com o impulso da hélice. Eles estão emparelhados com o motor principal para formar uma unidade de energia marinha.

A capacidade de transmissão é definida como a razão entre a energia contínua do motor e sua velocidade nominal. Existe uma relação correspondente entre a taxa de redução e a capacidade de transmissão, e o valor selecionado deve ser menor do que o especificado no manual. A caixa de engrenagens é mobiliada com acoplamentos de alto teor de elástico e acoplamentos de engrenagens. Se os clientes exigirem os acoplamentos de engrenagens, pode haver um problema em que a capacidade de transmissão de alguns produtos seja reduzida. Em tal situação, é necessário entrar em contato com o departamento técnico da empresa.

· Conexões rígidas entre a caixa de engrenagens e o sistema do eixo do motor não são permitidas. Recomenda -se que os colchetes sejam instalados no mesmo suporte rígido. Se o motor estiver montado em um suporte elástico enquanto a caixa de engrenagens estiver em um suporte rígido, é aconselhável entrar em contato com o departamento técnico para selecionar um acoplamento de alto elástico apropriado.

· O peso fornecido é um valor aproximado e varia com diferentes taxas de redução.

· Devido a melhorias técnicas, alterações parciais aos produtos não podem ser descartadas

Esta caixa de engrenagens marítima HCT1200/1 adota tecnologia de fabricação avançada e materiais de alta qualidade para garantir seu desempenho estável.

1. As peças do eixo e do acoplamento são geralmente forjadas com aço de liga de alta qualidade (42crmoa) e submetidas a tratamento de têmpera e temperamento para garantir que eles tenham boas propriedades mecânicas abrangentes e atendam aos requisitos de transmissão estável de torque e movimento em sistemas de transmissão mecânica.

2 engrenagens e peças do eixo de engrenagem são feitas principalmente de aço de liga de baixo carbono de alta qualidade (como 20crmnmoh, 20crmnti, 17crnimo6), que são carburados e extintos após o forjamento. Essa combinação de processos pode fazer com que a superfície das peças obtenha alta dureza, alta resistência ao desgaste e boa resistência à fadiga, enquanto o núcleo ainda mantém uma certa resistência e resistência, se adaptando efetivamente aos requisitos de trabalho das engrenagens sob condições complexas de estresse e melhorando sua eficiência de transmissão e vida útil.

3. A embreagem adota uma embreagem de fricção de placa multi-placa de multi-placa operada hidraulicamente. O ferro fundido cinza (HT200, HT250) é geralmente usado. Esse tipo de material tem um bom desempenho de fundição, absorção de choque e resistência ao desgaste e pode fornecer uma base estrutural estável e características de trabalho para a embreagem;

4. O alojamento é geralmente feito de ferro fundido cinza (HT200, HT250). As características do ferro fundido cinza permitem reduzir efetivamente a vibração e o ruído do alojamento durante a operação e têm boa estabilidade estrutural.
